數字式電能質量監測裝置，主要用於監測、分析、評估監測點的電能質量，主要包括電能質量實時監測、電能質量事件告警、數據統計、評估分析5個主要功能。實時監測分析的主要指標為：基本電氣參量，電壓偏差，諧波電壓、諧波電流、頻率偏差、三相電壓不平衡度、電壓波動等。針對電能質量越限、電壓暫升和電壓暫降、裝置提供事件告警和跳閘功能。

裝置特點：

基本監測指標：

測量監視：頻率、三相基波電壓、電流有效值，基波有功功率、無功功率、功率因數、相位等；

電能監視：四象限電度計量；

壓頻偏差：電壓偏差、頻率偏差；

不平衡度：零序電壓、正序電壓、負序電壓、零序電壓不平衡度、負序電壓不平衡度；

零序電流、正序電流、負序電流、零序電流不平衡度、負序電流不平衡度；

電壓電流諧波：包括電壓、電流的總諧波畸變率、2～31次電流、電壓諧波含有率、幅值、相位；

高級監測指標：

電壓波動、電壓驟升、驟降、短時中斷、暫時過電壓。

顯示功能：

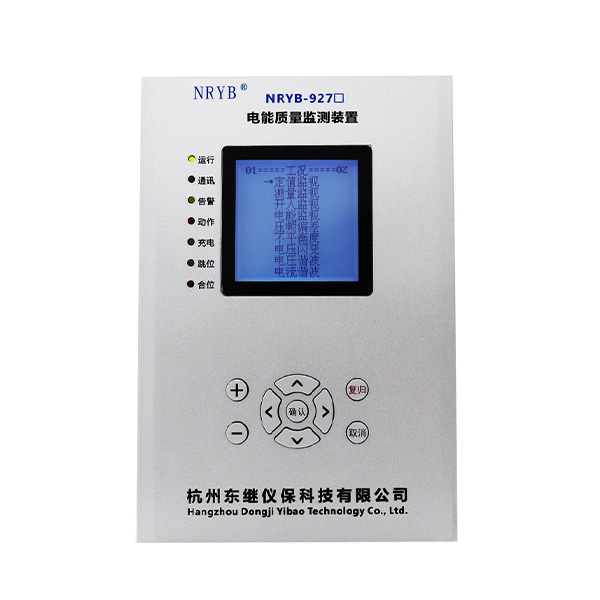

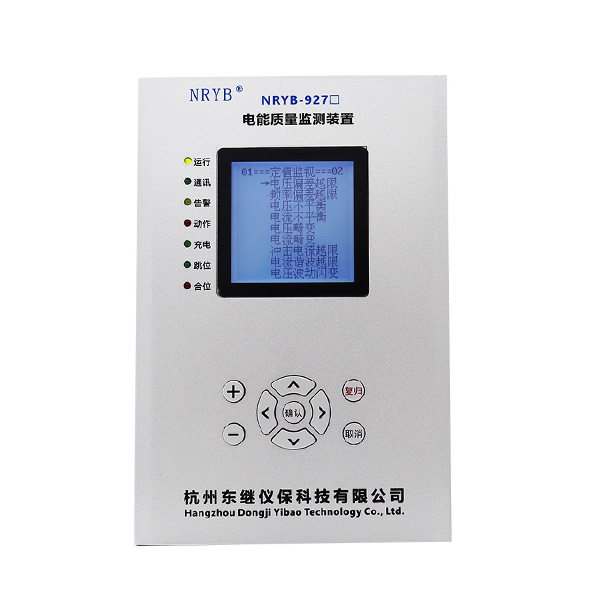

裝置面板上帶有大屏幕顯示屏，實時顯示電能質量監測指標的數據。

設置功能：可對裝置基本參數、越限參數進行設置、修改和查看，並設有密碼保護。

1) 電壓最大允許誤差：±0.5%

2) 電流最大允許誤差：±0.5%

3) 頻率最大允許誤差：±0.02Hz

頻率測量範圍：42.5Hz～57.5Hz

4) 三相電壓負序不平衡度最大允許誤差：±0.2%

三相電流不平衡度最大允許誤差：±1％

5) 閃變最大允許誤差：±10%

電壓波動最大允許誤差：±5%

6)諧波最大允許誤差：S級

表中 1．Un為標稱電壓，Uh為諧波電壓測量量；In為額定電流，Ih為諧波電流測量量。

各參數意義如下表：

u  12路開入量遙信采集,默認是無源接點;（可選配：有源接點DC220V/DC110V）；

u  斷路器遙控分合；

u  遙信事件、保護事件SOE、遙控事件、自檢事件、功能事件、電壓波動等；

u  四象限電度計量。

u  全漢化菜單顯示，操作簡便、學習容易；

u  各路保護交流量、測量交流量、P、Q均可采用軟件自動校準；

u  提供多對跳閘輸出接點及信號輸出接點，可靈活設置輸出接點邏輯；

u  可獨立整定4套保護定值，定值區之間切換復制安全簡單。

u  具有優異的抗幹擾性能；

u  組屏或安裝於開關櫃時不需要安裝其它抗幹擾模塊。

u  1個RS485通訊口(MODBUS-RTU通訊協議)

豐富的對時接口

u  標準配置軟件對時（Modbus rtu對時)；

附件下載：

NRYB-927B_電能質量監測裝置__V5.1.0126.pdf
