NRYB-5
產品分類：微機保護測控裝置
關註度：422
發布時間：2023-03-02 21:52:34
產品簡介：裝置簡介 NRYB-5系列微機保護測控裝置（以下簡稱裝置）是專為6～35kV高壓開關櫃開發的···
產品詳情 | PRODUCT DETAILS
裝置簡介

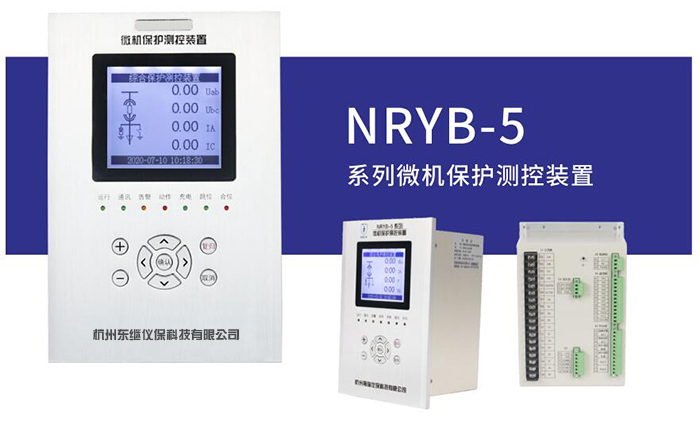

NRYB-5系列微機保護測控裝置（以下簡稱裝置）是專為6～35kV高壓開關櫃開發的保護、測控裝置。可替代高低壓開關櫃上傳統繼電器保護，為高低壓開關櫃、箱式變電站、戶外開關等壹次設備完成保護和監控功能，適用於高低壓開關櫃制造廠、電力、石油、石化、化工、煤炭、建築等各種行業的高低壓配電系統中。
專業化的結構設計
裝置采用全金屬鋁合金機箱，體積小，重量輕，外形美觀，安裝方便；采用模塊化結構設計，強弱電完全分開，通過國家九項電磁兼容標準；裝置采用全密封式結構，精心的防塵、抗震設計，可實現全分散安裝，不需要任何外部抗幹擾器件石油、石化、化工、煤炭、建築等各種行業的高低壓配電系統中。
人性化設計
采用192×160點陣液晶，能實時顯示壹次接線圖；配備大容量存儲器，可存儲500條分類型的SOE；可獨立整定2套定值，定值切換安全方便。
高可靠性
采用新型高速32位CPU使裝置具有很高的穩定可靠性；軟件上采用徹底的模塊化、平臺化設計，顯著提高了產品的可信賴性和可維護性。整機無可調節元件，選用高精度、高穩定的工業級器件，保證正常運行的高精度，避免因環境改變或長期運行而造成的采樣誤差增大；具備完善的自檢功能。雙網通信具有壹個獨立的RS485總線串行通信口；支持IEC60870-5-103規約(選配)，Modbus-RTU規約，可以很方便地和國內外眾多廠家的硬件設備或軟件系列進行聯接；具有壹個RJ45網絡通信口；支持IEC60870-5-104規約。（NRYB-5J型標配）.
| 測控 | Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、 UCA、P、Q、PF、F 11路外部開關量無源輸入； 4個開關量輸出，可調節遙控輸出脈沖寬度； |
| 事件 記錄 | 可記錄最新200條保護動作事件 可記錄最新200條告警事件 可記錄最新50條遙信變位事件 可記錄最新50條操作事件 |
| 對時 | 實時時鐘：年、月、日、時、分、秒 |
| 選配 | 標準操作回路 (帶防跳功能) 壹路485通訊 |

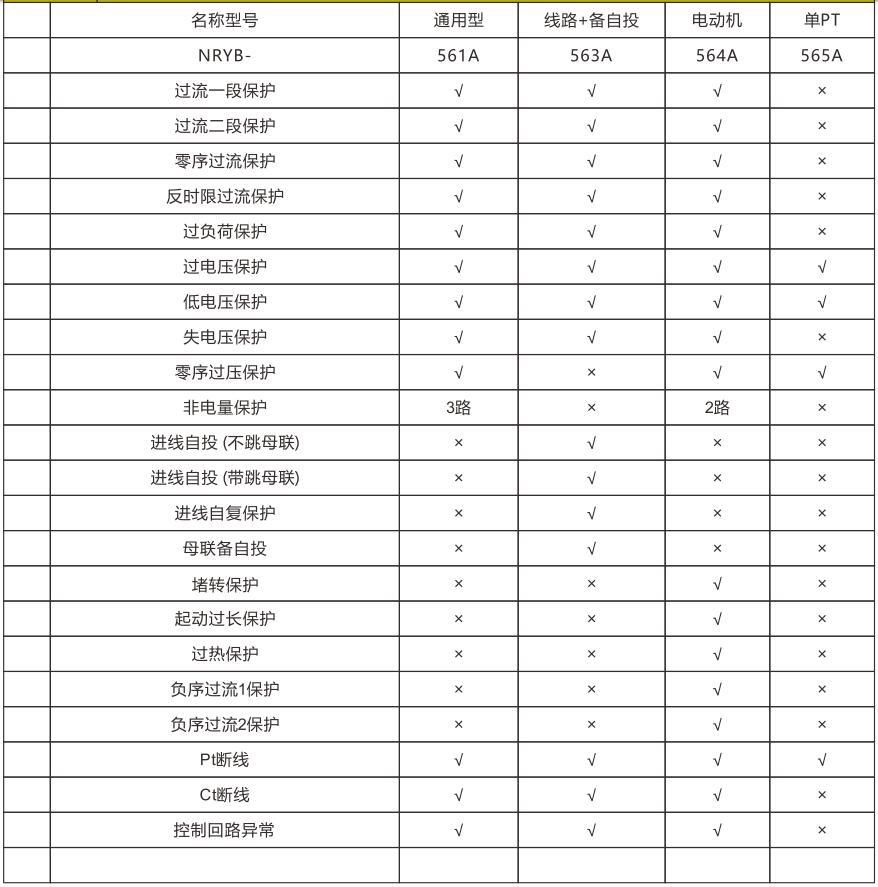

| 微機綜合型保護裝置 | NRYB-561H | NRYB-561J | |
|---|---|---|---|
| 保護 功能 | 1、電流壹段保護； 2、電流二段保護； 3、零流壹段保護（跳閘或告警選擇）； 4、零流二段保護（跳閘或告警選擇）； 5、三種反時限過流保護； 6、電流加速保護； 7、過負荷保護（跳閘或告警選擇）； 8、低周減載保護（電壓閉鎖，電流閉鎖）； 9、重合閘保護； 10、過電壓保護； 11、低電壓保護； 12、失壓跳閘保護； 13、零序過壓保護（跳閘或告警選擇）； 14、3路非電量保護； 15、PT斷線； 16、CT斷線； 17、控制回路異常； | √ | √ |
| 硬件 資源 | 開關量輸入： | 11路 | 11路 |
| 開關量輸出： | 4路 | 4路 | |
| 模擬量輸入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通訊：（Modbus標配；103協議選配） | √ | √ | |
| 壹路以太網通訊（規約：104協議） | × | √ |
| 微機綜合型保護裝置 | NRYB-562H | NRYB-562J | |
|---|---|---|---|
| 保護 功能 | 1、電流壹段保護(可選擇帶方向，低電壓閉鎖，指向母線方向)； 2、電流二段保護(可選擇帶方向，低電壓閉鎖，指向母線方向)； 3、電流三段保護(可選擇帶方向，低電壓閉鎖，指向母線方向)； 4、反時限過流保護(可選擇帶方向，低電壓閉鎖，指向母線方向)； 5、零序過流保護； 6、電流加速保護； 7、過負荷保護； 8、低周減載保護； 9、重合閘保護； 10、低電壓保護； 11、零序過壓保護； 12、PT斷線； 13、CT斷線； 14、控制回路異常 | √ | √ |
| 硬件 資源 | 開關量輸入： | 11路 | 11路 |
| 開關量輸出： | 4路 | 4路 | |
| 模擬量輸入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通訊：（Modbus標配；103協議選配） | √ | √ | |
| 壹路以太網通訊（規約：104協議） | × | √ |
| 線路+備自投保護測控裝置 | NRYB-563H | NRYB-563J | |
|---|---|---|---|
| 保護 功能 | 1、過流壹段保護； 2、過流二段保護； 3、零序過流保護； 4、反時限過流保護； 5、過負荷保護； 6、過電壓保護； 7、低電壓保護； 8、失壓跳閘保護； 9、進線備自投(不跳母聯)； 10、進線備自投（帶跳母聯） 11、進線自復； 12、母聯備自投13、PT斷線； 14、CT斷線 15、控制回路異常 | √ | √ |
| 硬件 資源 | 開關量輸入： | 11路 | 11路 |
| 開關量輸出： | 6路 | 6路 | |
| 模擬量輸入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通訊：（Modbus標配；103協議選配） | √ | √ | |
| 壹路以太網通訊（規約：104協議） | × | √ |
| 微機綜合型保護裝置 | NRYB-564H | NRYB-564J | |
|---|---|---|---|
| 保護 功能 | 1、電流壹段保護（電機啟動中保護）； 2、電流壹段保護（電機啟動後保護） 3、電流二段保護； 4、三種反時限過流保護 5、二段負序過流保護（跳閘或告警選擇）； 6、零序過流保護（跳閘或告警選擇）； 7、堵轉保護； 8、起動過長保護； 9、過熱保護； 10、過負荷保護（跳閘或告警選擇）； 11、過電壓保護； 12、低電壓保護； 13、失壓跳閘保護； 14、零序過壓保護（跳閘或告警選擇） 15、非電量1保護（跳閘或告警選擇）； 16、非電量2保護（跳閘或告警選擇）； | √ | √ |
| 硬件 資源 | 開關量輸入： | 11路 | 11路 |
| 開關量輸出： | 4路 | 4路 | |
| 模擬量輸入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通訊：（Modbus標配；103協議選配） | √ | √ | |
| 壹路以太網通訊（規約：104協議） | × | √ |
| 微機配變保護測控裝置 | NRYB-561H | NRYB-561J | |
|---|---|---|---|
| 保護 功能 | 1、電流壹段保護； 2、電流二段保護； 3、零流壹段保護； 4、零流二段保護； 5、反時限過流保護； 6、電流加速保護； 7、過負荷保護； 8、低周減載保護； 9、重合閘保護； 10、過電壓保護； 11、低電壓保護； 12、失壓跳閘保護； 13、零序過壓保護； 14、重瓦/超溫保護； 15、輕瓦/網門保護； 16、高溫保護； 17、PT斷線； 18、CT斷線； 19、控制回路異常； | √ | √ |
| 硬件 資源 | 開關量輸入： | 11路 | 11路 |
| 開關量輸出： | 4路 | 4路 | |
| 模擬量輸入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通訊：（Modbus標配；103協議選配） | √ | √ | |
| 壹路以太網通訊（規約：104協議） | × | √ |
| 微機電容器保護測控裝置 | NRYB-566H | NRYB-566J | |
|---|---|---|---|
| 保護 功能 | 1、過流壹段保護； 2、過流二段保護； 3、不平衡過流保護（跳閘和告警可選擇）； 4、反時限過流保護（三種反時限可選擇）； 5、過負荷保護（跳閘和告警可選擇）； 6、過電壓保護； 7、低電壓保護； 8、失壓跳閘保護； 9、不平衡過壓保護（跳閘和告警可選擇）； 10、PT斷線； 11、CT斷線 12、控制回路異常； | √ | √ |
| 硬件 資源 | 開關量輸入： | 11路 | 11路 |
| 開關量輸出： | 4路 | 4路 | |
| 模擬量輸入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通訊：（Modbus標配；103協議選配） | √ | √ | |
| 壹路以太網通訊（規約：104協議） | × | √ |
| 微機備用電源自投裝置 | NRYB-567H | NRYB-567J | |
|---|---|---|---|
| 保護 功能 | 1、分段備自投1； 2、分段備自投2； 3、分段自復1； 4、分段自復2； 5、進線1自投； 6、進線2自投； 7、進線1自復； 8、進線2自復； 9、進線互為備投； 10、PT斷線； | √ | √ |
| 硬件 資源 | 開關量輸入： | 11路 | 11路 |
| 開關量輸出： | 6路 | 6路 | |
| 模擬量輸入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通訊：（Modbus標配；103協議選配） | √ | √ | |
| 壹路以太網通訊（規約：104協議） | × | √ |
| 微機單PT保護裝置 | NRYB-568H | NRYB-568J | |
|---|---|---|---|
| 保護 功能 | 1、母線過電壓； 2、母線低電壓； 3、母線接地告警； 4、母線PT斷線； | √ | √ |
| 硬件 資源 | 開關量輸入： | 11路 | 11路 |
| 開關量輸出： | 4路 | 4路 | |
| 模擬量輸入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通訊：（Modbus標配；103協議選配） | √ | √ | |
| 壹路以太網通訊（規約：104協議） | × | √ |
| 微機PT並列保護裝置 | NRYB-569H | NRYB-569J | |
|---|---|---|---|
| 保護 功能 | 1、I段（II段）母線過電壓； 2、I段（II段）母線低電壓； 3、I段（II段）母線接地告警； 4、I段（II段）母線PT斷線； 5、PT並列保護（手動並列，自動並列）； | √ | √ |
| 硬件 資源 | 開關量輸入： | 11路 | 11路 |
| 開關量輸出： | 4路 | 4路 | |
| 模擬量4U+4U： Ua1、Ub1、Uc1、3Uo1、U11、U21、Uab1、Ubc1、Uca1、Ua2、Ub2、Uc2、3Uo2、U12、U22、Uab2、Ubc2、Uca2、F； | √ | √ | |
| 485通訊：（Modbus標配；103協議選配） | √ | √ | |
| 壹路以太網通訊（規約：104協議） | × | √ |
| 微機主變差動保護裝置 | NRYB-56CJ | |
|---|---|---|
| 保護 功能 | 1、差動速斷保護； 2、比率差動保護； 3、差流越限告警； 4、二次諧波閉鎖差動； 5、CT斷線閉鎖差動； 6、過負荷保護； 7、過載啟動風冷保護； 8、過載閉鎖調壓保護； 9、CT斷線保護； 10、本體重瓦斯保護； 11、本體輕瓦斯保護； 12、有載重瓦斯保護； 13、有載輕瓦斯保護； 14、油溫過高保護； 15、油位低保護； 16、非電量1（2）保護； | √ |
| 硬件 資源 | 開關量輸入： | 11路 |
| 開關量輸出： | 4路 | |
| 模擬量輸入6I： IaH、IbH、IcH、IaL、IbL、IcL模擬量采集，電流精度0.5級 | √ | |
| 485通訊：（Modbus標配；103協議選配） | √ | |
| 壹路以太網通訊（規約：104協議） | × |
| 微機主變後備保護裝置 | NRYB-56BJ | |
|---|---|---|
| 保護 功能 | 1、過流壹段保護(可選擇帶方向，復壓閉鎖，指向母線、線路方向)； 2、過流二段保護(可選擇帶方向，復壓閉鎖，指向母線、線路方向)； 3、過流三段保護(可選擇帶方向，復壓閉鎖，指向母線、線路方向)； 4、過流三段II時限出口保護； 5、過負荷保護（跳閘或告警可選擇）； 6、零流壹段保護（可選擇帶方向，II時限保護出口）； 7、零流二段保護（可選擇帶方向，II時限保護出口）； 8、零流三段保護（可選擇帶方向，II時限保護出口）； 9、零流閉鎖零壓保護； 10、過電壓保護； 11、零序過壓保護（II時限保護出口）； 12、PT斷線； 13、CT斷線； 14、控制回路異常； | √ |
| 硬件 資源 | 開關量輸入： | 11路 |
| 開關量輸出： | 4路 | |
| 模擬量輸入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | |
| 485通訊：（Modbus標配；103協議選配） | √ | |
| 壹路以太網通訊（規約：104協議） | √ |
